Come selezionare, installare e manutenere i motori idraulici rotatori orbitali per la massima durata?

Questa guida analizza la teoria per fornire informazioni utili: dal dimensionamento del motore giusto per la tua applicazione, alle tecniche di installazione corrette, alle pratiche di manutenzione quotidiana che massimizzano la durata di servizio.

1. Principio operativo fondamentale: cosa gli consente di fornire una coppia elevata?

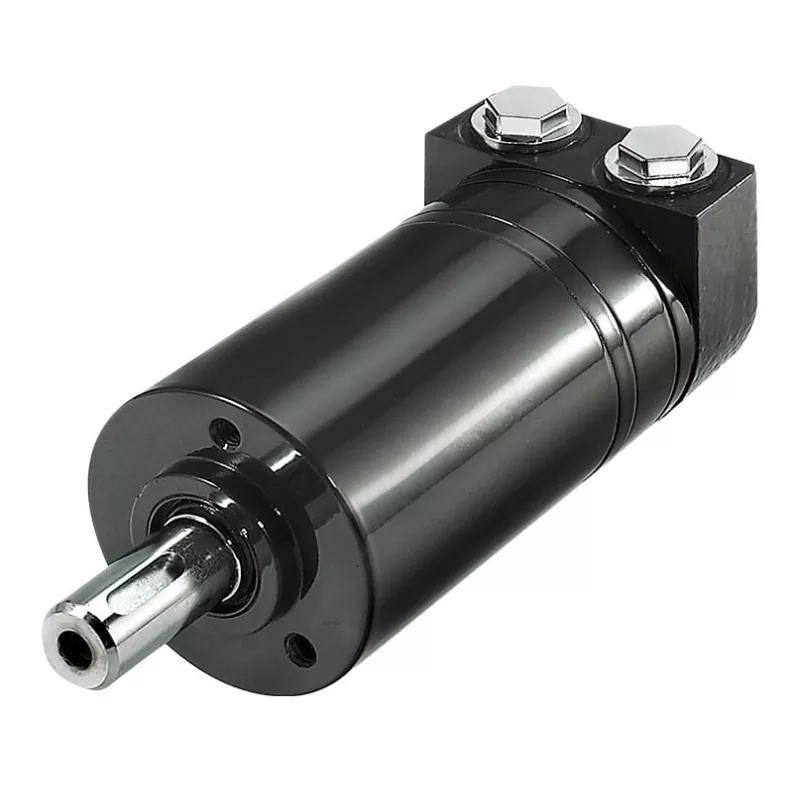

Il cuore di unmotore orbitaleè un set di ingranaggi che si ingranano internamente - un rotore (ingranaggio esterno) e uno statore (ingranaggio interno) - con la regola di progettazione fondamentale secondo cui il rotore ha un dente in meno rispetto allo statore. Quando il fluido idraulico pressurizzato entra nel motore, forza il rotore a eseguire un movimento orbitale (planetario) all'interno dello statore. Questo movimento viene trasmesso tramite un albero di accoppiamento interno all'albero di uscita, convertendo il movimento orbitale in un'uscita rotatoria fluida.

Questo design offre il vantaggio determinante: coppia elevata a bassa velocità (LSHT) . A differenza dei motori a palette o a pistoni, i motori orbitali possono produrre una coppia forte e stabile direttamente a bassi regimi senza richiedere un riduttore. Ciò è prezioso per le applicazioni che richiedono un controllo preciso della velocità e un'elevata coppia di avviamento con carichi pesanti.

Esistono due configurazioni primarie dello statore:

• Gerotor (statore monopezzo): lo statore è un singolo anello dentato interno. Economico e affidabile per cicli di lavoro moderati.

• Geroler (statore dotato di rulli): rulli o aghi vengono inseriti nei denti dello statore, convertendo l'attrito radente in attrito volvente. Ciò garantisce una maggiore efficienza, una migliore resistenza ai carichi d'urto e una durata significativamente più lunga, ideale per operazioni pesanti e ad alta frequenza.

2. Dimensionamento pratico: scegliere il "cuore" giusto per la tua macchina

Un motore dimensionato in modo errato è la causa numero 1 di guasti prematuri. Il sottodimensionamento porta a danni da sovraccarico; il sovradimensionamento comporta costi di scarto e riduce l’efficienza complessiva del sistema. Concentrati su questi quattro parametri critici:

• Coppia, velocità e cilindrata (il triangolo): la cilindrata (cc/giro) determina direttamente la coppia erogata: una cilindrata maggiore significa più fluido per giro, quindi una coppia più elevata, ma una velocità massima inferiore. Definisci sempre la coppia di avvio (che in genere è superiore alla coppia di funzionamento) e l'intervallo di velocità operativa richiesto prima di selezionare la cilindrata. Effettua un controllo incrociato con la curva delle prestazioni del produttore: non scegliere mai un motore che funziona ai suoi limiti estremi; puntare alla zona di massima efficienza del profilo pressione/portata del sistema.

• Pressione e portata del sistema: conferma la pressione di esercizio continua e il flusso massimo disponibile dell'unità di potenza. La pressione limita la coppia di picco, mentre il flusso determina la velocità massima raggiungibile. Confrontarli con le specifiche nominali del motore. Assicurarsi che la pressione nominale massima del motore abbia un margine di sicurezza ragionevole al di sopra dei picchi di picco del sistema (utilizzare una valvola limitatrice di pressione impostata in modo appropriato).

• Montaggio e carico dell'albero: oltre alla disposizione dei bulloni e alle dimensioni delle flange, la capacità di carico radiale sull'albero di uscita viene spesso trascurata. Se si monta una ruota dentata, una puleggia o una trasmissione a cinghia direttamente sull'albero, vengono introdotti carichi laterali significativi. In questi casi, è necessario selezionare un motore con cuscinetti per carichi pesanti e consultare la tabella del carico radiale del produttore. Ignorare questo aspetto porta a un rapido cedimento dei cuscinetti e a perdite di tenuta.

• Requisiti ambientali e speciali: per temperature ambientali estreme, condizioni polverose o ambienti con elevata umidità, specificare guarnizioni migliorate (ad esempio Viton o HNBR) e materiali resistenti alla corrosione. Per le applicazioni che richiedono frenatura dinamica o rilevamento della velocità, prendi in considerazione opzioni integrate come valvole freno, tachimetri o valvole di controllo proporzionali.

3. Installazione e messa in servizio: dettagli che determinano le prestazioni

Un motore perfettamente selezionato può guastarsi rapidamente se installato in modo errato. Segui questi passaggi non negoziabili:

1. Allineamento preciso dell'albero: l'allineamento coassiale assoluto tra l'albero motore e il carico condotto è obbligatorio. Qualsiasi disallineamento angolare o parallelo introduce forze radiali o assiali che riducono drasticamente la durata dei cuscinetti. Utilizzare un comparatore o uno strumento di allineamento laser e rispettare rigorosamente le tolleranze del produttore (in genere ≤ 0,05 mm di eccentricità radiale).

2. Connessioni delle porte corrette: ricontrolla l'identificazione della porta: pressione (P), ritorno (T) e scarico (L). La porta di scarico è fondamentale: deve essere convogliata separatamente al serbatoio con una contropressione minima (solitamente < 5–10 bar, consultare le specifiche). Non tappare mai la porta di drenaggio: ciò potrebbe far saltare immediatamente la tenuta meccanica.

3. Lavaggio del sistema prima dell'avviamento: prima di collegare il motore, lavare l'intero sistema idraulico (tubi flessibili, valvole, radiatori) con fluido pulito per rimuovere scorie di saldatura, sporco o detriti rimasti dall'installazione. I contaminanti introdotti durante l'installazione sono una delle principali cause di usura precoce.

4. Procedura di rodaggio iniziale: per i motori nuovi o ricostruiti, far funzionare l'unità al 30-50% del carico nominale per circa 30-60 minuti prima del funzionamento a pieno carico. Ciò consente agli ingranaggi interni e ai cuscinetti di accoppiarsi correttamente e stabilizza i giochi interni, prolungando significativamente la durata a lungo termine.

4. Manutenzione quotidiana e diagnosi rapida dei guasti

Ricorda la regola d'oro: il 90% dei guasti dei motori idraulici è dovuto alla contaminazione del fluido o alla temperatura inadeguata del fluido. La manutenzione non è facoltativa: è l'ancora di salvezza della vostra attrezzatura.

Gestione dei fluidi – La vostra priorità numero 1:

• Pulizia: le particelle solide agiscono come composto abrasivo per lappatura, usurando la coppia rotore-statore lavorata con precisione. Ciò aumenta le perdite interne, riduce l'efficienza volumetrica e riduce la coppia. Mira a un livello di pulizia pari a ISO 4406 18/16/13 o superiore e ispeziona/sostituisci regolarmente i filtri della linea di ritorno. Utilizzare un indicatore di pressione differenziale sull'alloggiamento del filtro.

• Viscosità e temperatura: l'intervallo di viscosità ottimale è 20-43 cSt a 50 °C. Mantenere la temperatura dell'olio al di sotto dei 60°C per il servizio continuo; non superare mai gli 85°C anche nei picchi. Le alte temperature fluidificano l'olio, riducendone il potere lubrificante e accelerando il degrado delle guarnizioni. Le basse temperature aumentano la resistenza viscosa, causando cavitazione e avviamenti lenti. Installare un indicatore della temperatura e un dispositivo di raffreddamento, se necessario.

• Non mescolare mai i tipi di fluido: NON utilizzare assolutamente l'olio motore come sostituto del fluido idraulico. I loro pacchetti di additivi sono incompatibili. La miscelazione può causare rigonfiamento delle guarnizioni, formazione di schiuma, verniciatura e guasti catastrofici. Utilizzare sempre il tipo di fluido idraulico consigliato dall'OEM.

Tabella di diagnosi rapida dei guasti

Controlli sanitari programmati

Incorporateli nel vostro piano di manutenzione preventiva:

• Settimanalmente: controllare la temperatura dell'involucro esterno (utilizzare un termometro a infrarossi) e ascoltare eventuali colpi o lamenti insoliti.

• Ogni mese: ispezionare tutti i raccordi e le guarnizioni dei tubi per verificare che non trafilino.

• Trimestralmente: preleva un campione di olio e invialo per l'analisi spettrometrica: livelli crescenti di particelle di ferro, rame o silicio sono segnali premonitori di usura interna molto prima che le prestazioni diminuiscano visibilmente.

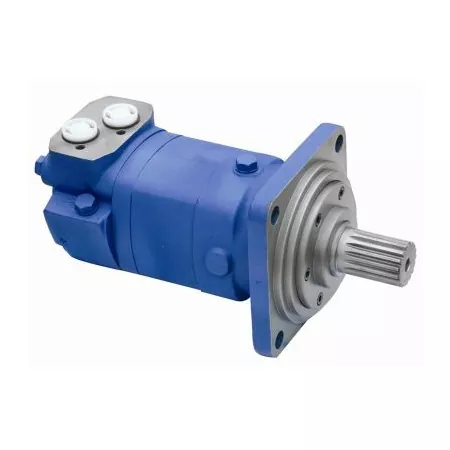

Una rotatoriamotore idraulico orbitaleè un cavallo di battaglia robusto e affidabile se trattato correttamente. Il successo risiede in tre pilastri: dimensionarlo accuratamente per il profilo di carico del mondo reale, installarlo con precisione chirurgica e mantenere la salute dei fluidi come disciplina non negoziabile. In caso di dubbi, fare sempre riferimento alle curve prestazionali e agli intervalli di manutenzione specifici del produttore e non esitare a coinvolgere i propri ingegneri applicativi per cicli di lavoro complessi o integrazioni personalizzate.

Se hai bisogno di ulteriori approfondimenti su qualsiasi aspetto specifico, come calcoli dettagliati del carico radiale, selezione di valvole integrate o opzioni di tenuta per alte temperature, faccelo sapere e potrò espandere.
